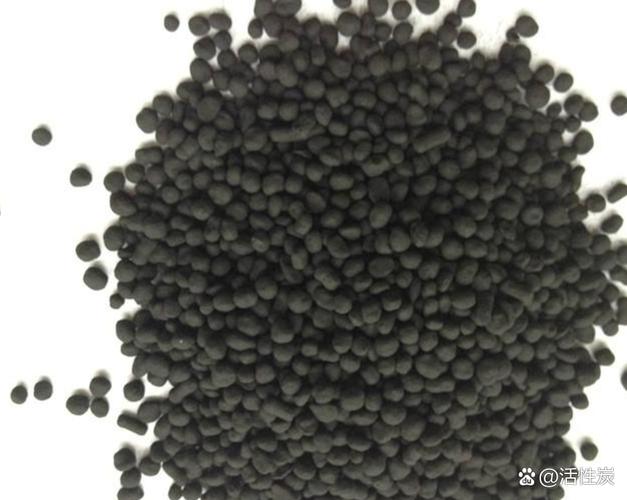

球形活性炭是一种外观呈灰黑色、具有规则球形或椭球形外观的活性炭材料，因其独特的颗粒形态和优异的吸附性能，在气体净化、水处理、溶剂回收、催化剂载体及医疗防护等领域受到广泛关注。与传统的破碎状或粉状活性炭相比，球形活性炭具有流动性好、装填均匀、床层阻力小、耐磨强度高、粉尘飞扬少等显著优点，特别适用于固定床、流动床及连续化操作过程。

从原料选择来看，煤制球形活性炭通常采用优质褐煤或无烟煤作为主要碳源，并配合适量的粘合剂进行成型加工。褐煤具有挥发分高、反应活性好、价格低廉等特点，有利于在炭化和活化过程中形成丰富的孔隙结构；无烟煤则碳含量高、机械强度大，能够赋予球形活性炭更高的耐磨性和抗压强度。实际生产中，可根据目标产品的孔径分布、强度及吸附容量要求，将褐煤与无烟煤按一定比例配合使用，实现性能互补。

制备煤制球形活性炭的关键步骤主要包括原料预处理、配煤与粘合、成型、炭化、活化及后处理。将优质褐煤或无烟煤进行破碎、研磨和筛分，得到合适粒度的煤粉。然后，加入适量的粘合剂，如煤焦油、沥青、聚乙烯醇、羧甲基纤维素或糖蜜等，以确保煤粉在成型过程中具有良好的塑性和粘结性。粘合剂的种类和用量直接影响球形颗粒的机械强度、孔隙结构及最终吸附性能。

成型环节多采用圆盘造粒机、挤压滚圆机或喷雾造粒等方式，使煤粉与粘合剂的混合料形成直径通常在0.5~5 mm之间的球形或椭球形颗粒。成型后的生球需经过干燥和预氧化处理，以防止后续炭化过程中颗粒变形、破裂或粘连。炭化通常在惰性气氛下于400~700℃进行，使煤中的挥发分逐渐逸出，粘合剂发生缩聚和碳化，形成初步的碳骨架结构。

活化是决定球形活性炭孔隙结构和吸附性能的核心步骤。物理活化法常用水蒸气、二氧化碳或空气作为活化剂，在800~1000℃下与碳骨架发生气化反应，刻蚀出大量微孔和中孔；化学活化法则采用氢氧化钾、磷酸、氯化锌等化学试剂，在较低温度下通过脱水、交联和氧化还原反应造孔。通过调控活化温度、时间、活化剂用量及气氛组成，可以精确调节球形活性炭的比表面积、孔容和孔径分布。

后处理包括酸洗、水洗、干燥和筛分等步骤，旨在去除残留的活化剂、灰分及细小碎屑，进一步提高产品的纯度和均一性。最终得到的煤制球形活性炭外观呈灰黑色，颗粒圆整，表面光滑或具有微粗糙结构，内部则发育有发达的微孔和介孔网络。

煤制球形活性炭凭借其规整的球形外观、高机械强度和优异的吸附能力，广泛用于以下几个方面：一是气相吸附，如有机溶剂回收、空气净化、天然气脱硫及口罩滤芯等；二是液相吸附，如饮用水净化、工业废水处理、脱色除臭及贵金属回收等；三是作为催化剂或催化剂载体，用于脱氢、加氢、氧化及聚合等反应；四是用于医疗和防护领域，如血液灌流、药用炭及防毒面具等。

以优质褐煤或无烟煤及粘合剂为原料制备的煤制球形活性炭，兼具煤基碳材料的高性价比和球形颗粒的工程优势，其外观呈灰黑色、球形或椭球形，内部孔隙结构可调，机械强度优良，是一种极具发展前景的高性能吸附材料。随着制备工艺的不断优化和应用需求的持续拓展，煤制球形活性炭将在能源、环保、化工和医疗等领域发挥越来越重要的作用。
